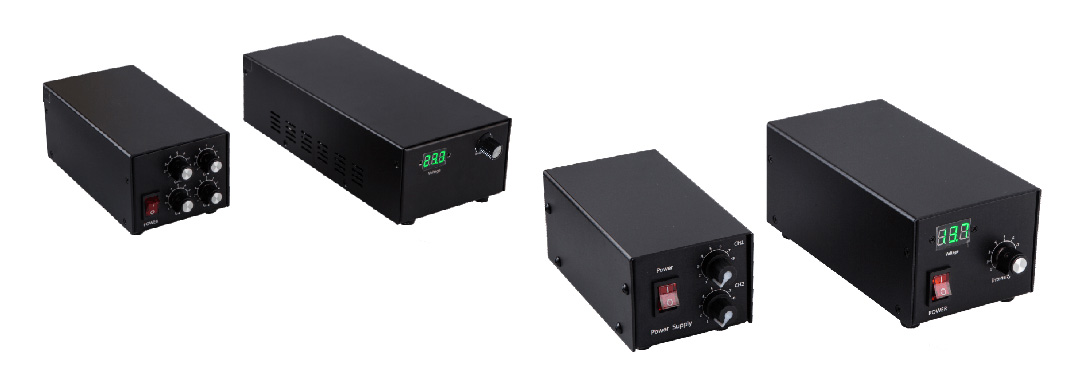

模拟控制器通过改变电压实现亮度的无级调节，结构简单，操作方便，是最常用的一种电源，适合大多数场合；同时还提供简单的触发功能。
模拟控制器特点
1.亮度无级控制；
2.结构简单，稳定性好；
3.具有短路保护功能；
4.具有外部触发及触发反转功能；
5.具有电压显示功能。
控制器参数
|
型号 |
DJ-APC2424-1/2/4 |
DJ-APC2460-1/2 |
DJ-APC24120-1 |
DJ-APC24400-1 |
DJ-APC48600-1 |
DJ-APC2424-1M/2M |
|
通道数 |
1、2、4路 |
1、2路 |
1路 |
1路 |
1路 |
1、2路 |
|
单路输出电流 |
最大1A |
最大2.5A |
最大5A |
最大17.5A |
最大12.5A |
最大1A |
|
输入电压 |
100-240V |
170-260V |
100-240V |
|||
|
外部触发输入电压 |
0-1.5V |
5-24V |
无触发功能 |
|||
|
触发延时时间 |
＜80us |
无触发功能 |
||||
|
外部触发频率 |
＜1/T |
无触发功能 |
||||
|
亮度调节方式 |
控制电压改变 |
|||||
|
亮度调节级别 |
无级调节 |
|||||
|
驱动方式 |
恒定电压 |
|||||
模拟控制器的使用方法
操作面板说明
1.电位器调节功能
顺时针调节输出电压变大；逆时针调节输出电压变小。
2.数码管显示内容
数码管显示的是输出电压的值，精确到0.1（即带一位小数）。
3.控制器接线
步骤1：将光源与控制器光源接口连接（见操作面板说明）
步骤2：如需进行外部触发，请将外部信号源与控制器触发接口连接，‘+’对应正极，‘-’ 对应负极。（见操作面板说明）
步骤3：接入电源（AC 220V），把红色开关按钮‘—’按下，‘O’凸起，指示灯亮，表示已通电。
外部触发说明
控制器的触发有正触发和负触发两种方式，通过钮子开关设定（见操作面板说明），客户可以根据实际情况灵活选择触发模式。
正触发：（即无触发接入时常亮）
|
触发信号输入情况 |
悬空或高电平5V-24V |
短接或低电平0V-1.5V |
|
外接光源响应情况 |
光源亮 |
光源灭 |
负触发：（即无触发接入时常灭）
|
触发信号输入情况 |
悬空或高电平5V-24V |
短接或低电平0V-1.5V |
|
外接光源响应情况 |
光源灭 |
光源亮 |
控制器通过钮子开关可以先设定触发方式（设置方法，请参照操作面板）：
钮子开关向上为正触发，触发接口短接或接入低电平（0-1.5V）时输出关闭，撤掉触发信号或者触发信号电平变为（5-24V）时输出打开；
钮子开关向下为负触发，触发接口短接或接入低电平（0-1.5V）时输出打开，撤掉触发信号或者触发信号电平变为（5-24V）时输出关闭。
模拟控制器型号
|
类型 |
型号 |
电压 |
功率 |
通道数 |
备注 |
|
小功率模拟控制器 |
DJ-APC2424-1 |
24V |
24W |
1 |
带显示，带触发 |
|
DJ-APC2424-2 |
24V |
24W |
2 |
||
|
DJ-APC2424-4 |
24V |
24W |
4 |
带触发，不带显示 |
|
|
中功率模拟控制器 |
DJ-APC2460-1 |
24V |
60W |
1 |
带显示，不带触发 |
|
DJ-APC2460-2 |
24V |
60W |
2 |
||
|
DJ-APC2460-1S |
24V |
60W |
1 |
带显示，带触发 |
|
|
DJ-APC2460-2S |
24V |
60W |
2 |
||
|
DJ-APC24120-1S |
24V |
120W |
1 |
||
|
DJ-APC24120-1 |
24V |
120W |
1 |
带显示，不带触发 |
|
|
大功率模拟控制器 |
DJ-APC24400-1 |
24V |
400W |
1 |
|
|
DJ-APC48600-1 |
48V |
600W |
1 |
带显示，带触发 |
|
|
迷你型模拟控制器 |
DJ-APC2424-1M |
24V |
24W |
1 |
不带显示，不带触发 |
|
DJ-APC2424-2M |
24V |
24W |
2 |
