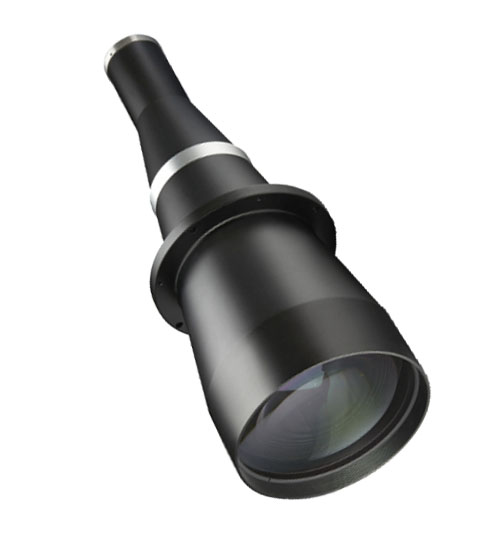

最大可支持35mm全画幅2900万像素工业相机（对角线为42mm） 光学放大倍数从1X-0.16X，视野范围从36-270MM内均可覆盖 双侧远心设计，超低畸变，全视场测量精度误差<0.5像素 主要应用于超高精度大视场检测 镜头接口丰富：可支持F口、M58口
|
型号参数：
|
型号 |
光学放大倍率 |
工作距离(mm) |
远心度(°) |
光学畸变 |
景深(mm) |
光圈 |
MTF>0.3(LP/mm) |
镜头接口 |
最大 外径 |
工业相机芯片尺寸对应的FOV （mm x mm） |
|||||
|
2K×10um线扫 （20.48mm对角线） |
4K×7um线扫 （28.67mm对角线） |
8K×5um线扫 （40.94mm对角线） |
1.2″面阵 15.2×15.2mm （21.5mm对角线） |
4/3″面阵 18.1×13.6mm （22.6mm对角线） |
35全画幅 36×24mm （43mm对角线） |
||||||||||
|
DJ-MDT1X150-D35 (新)
|
1X |
150 |
0.05 |
0.035% |
1.7 |
16 |
60 |
F |
80 |
28.67 |
28.67 |
28.67 |
|
18X13.5 |
36X24 |
|
DJ-MDT1X150-D35-M72（新） |
1X |
150 |
0.026 |
0.035% |
1.7 |
16 |
60 |
F |
80 |
|
|
|
|
|
|
|
DJ-MDT1X150-D35 |
1X |
150 |
0.05 |
0.05% |
1.7 |
16 |
65 |
F |
80 |
20.48 |
28.67 |
40.94 |
15.20 ×15.20(21.5) |
18.10 ×13.60(22.60) |
36.00×24.00(43.00) |
|
DJ-MDT08X150-D35 （新） |
0.8X |
150 |
0.05 |
0.045% |
2.6 |
16 |
63 |
F |
80 |
35.83 |
35.83 |
35.83 |
|
22.5X16.88 |
45X30 |
|
DJ-MDT0741X150-D35
|
0.741X |
150 |
0.05 |
0.052% |
2.9 |
16 |
65 |
F |
90 |
38.69 |
38.69 |
38.69 |
|
24.3×18.2 |
48.6×32.4 |
|
DJ-MDT0641X150-D35
|
0.0641X |
150 |
0.05 |
0.03% |
4 |
16 |
65 |
F |
90 |
44.7 |
44.7 |
44.7 |
|
28.1×21 |
56.2×37.4 |
|
DJ-MDT058X200-D35 |
0.58X |
200 |
0.05 |
0.065% |
4.8 |
16 |
65 |
F |
112 |
49.4 |
49.4 |
49.4 |
|
31×23.3 |
62.1×41.4 |
|
DJ-MDT0.48X200-D35 |
0.48X |
200 |
0.05 |
0.07% |
7.1 |
16 |
65 |
F |
112 |
42.67 |
59.73 |
85.29 |
31.67 ×31.67(44.79) |
37.71×28.33(47.08) |
75.00×50.00(89.58) |
|
DJ-MDT0.46X260-D35 |
0.46X |
262 |
0.04 |
0.04% |
8 |
16 |
65 |
F |
143 |
44.52 |
62.33 |
89.00 |
33.04 ×33.04(46.74) |
39.35×29.57(49.13) |
78.26×52.17(93.48) |
|
DJ-MDT038X260-D35 |
0.38X |
260 |
0.05 |
0.05% |
11.6 |
16 |
63 |
F |
143 |
75.4 |
75.4 |
75.4 |
|
47.4×35.5m |
94.74×63.16 |
|
DJ-MDT0.288X398-D35 |
0.288X |
398 |
0.05 |
0.053% |
20.2 |
16 |
63 |
F |
206 |
99.8 |
99.8 |
|
62.5×46.9 |
125×83.3 |
|
|
DJ-MDT0.245X398-D35 |
0.245X |
398 |
0.05 |
0.065% |
27 |
16 |
65 |
F |
206 |
83.59 |
117.02 |
167.10 |
62.04 ×62.04(87.76) |
73.88×55.51(92.24) |
146.94×97.96(175.51) |
|
DJ-MDT0.2X500-D35 |
0.2X |
500 |
0.05 |
0.07% |
41 |
16 |
65 |
F |
310 |
102.40 |
143.35 |
204.70 |
76.00 ×76.00(107.50) |
90.50×68.00(113.00) |
180.00×120.00(215.00) |
|
DJ-MDT0.16X500-D35 |
0.16X |
500 |
0.05 |
0.075% |
60 |
16 |
65 |
F |
310 |
128.00 |
179.19 |
255.88 |
95.00 ×95.00(134.38) |
113.13×85.00(141.25) |
225.00×150.00(268.75) |
