高精度棋盘格标定模板系列
兼容张正友的基本标定算法
适合高校、研究机构研究使用
本产品可广泛用于客户自写标定软件。可非常方便地进行精密测量成像面的畸变大小。
| 样图 | 材料 | 型号 | 外形尺寸 | 图幅面积 | 图案尺寸 | 中心距 | 精度 | 阵列数 |
 |

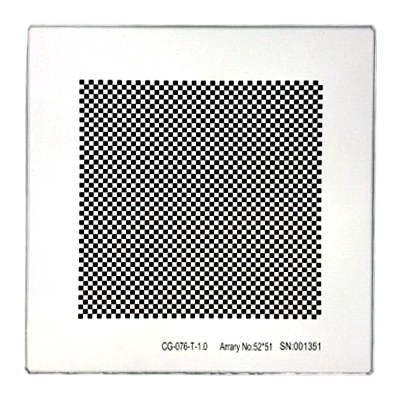

玻璃 | CG-025-T-0.1 | 25*25 | 13.8*13.7 | 0.1 | 0.1 | 0.001 | 138*137 |
| CG-038-T-0.2 | 38*38 | 20.4*20.2 | 0.2 | 0.2 | 0.001 | 102*101 | ||
| CG-050-T-0.5 | 50*50 | 26*25.5 | 0.5 | 0.5 | 0.001 | 51*50 | ||
| CG-076-T-1.0 | 75*75 | 52*51 | 1 | 1 | 0.001 | 51*50 | ||
| CG-100-T-2.0 | 100*100 | 76*74 | 2 | 2 | 0.001 | 38*37 | ||
| CG-150-T-3.0 | 150*150 | 126*123 | 3 | 3 | 0.0015 | 42*41 | ||
| CG-200-T-5.0 | 200*200 | 170*165 | 5 | 5 | 0.0015 | 34*33 | ||
| CG-300-T-10.0 | 300*300 | 270*260 | 10 | 10 | 0.002 | 27*26 | ||
| CG-400-T-15.0 | 400*400 | 375*360 | 15 | 15 | 0.0025 | 25*24 | ||
 |

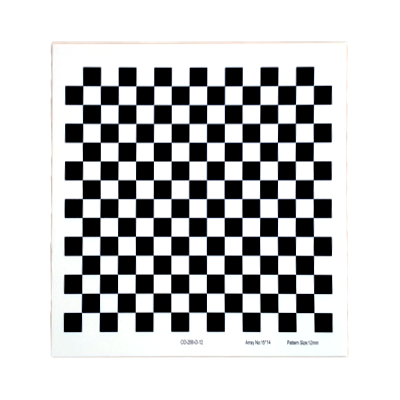

陶瓷 | CC-025-T-0.1 | 25*25 | 13.8*13.7 | 0.1 | 0.1 | 0.001 | 138*137 |
| CC-038-T-0.2 | 38*38 | 20.4*20.2 | 0.2 | 0.2 | 0.001 | 102*101 | ||
| CC-050-T-0.5 | 50*50 | 26*25.5 | 0.5 | 0.5 | 0.001 | 51*50 | ||
| CC-076-T-1.0 | 75*75 | 52*51 | 1 | 1 | 0.001 | 51*50 | ||
| CC-100-T-2.0 | 100*100 | 76*74 | 2 | 2 | 0.001 | 38*37 | ||
| CC-150-T-3.0 | 150*150 | 126*123 | 3 | 3 | 0.0015 | 42*41 | ||
| CC-200-T-5.0 | 200*200 | 170*165 | 5 | 5 | 0.0015 | 34*33 |
