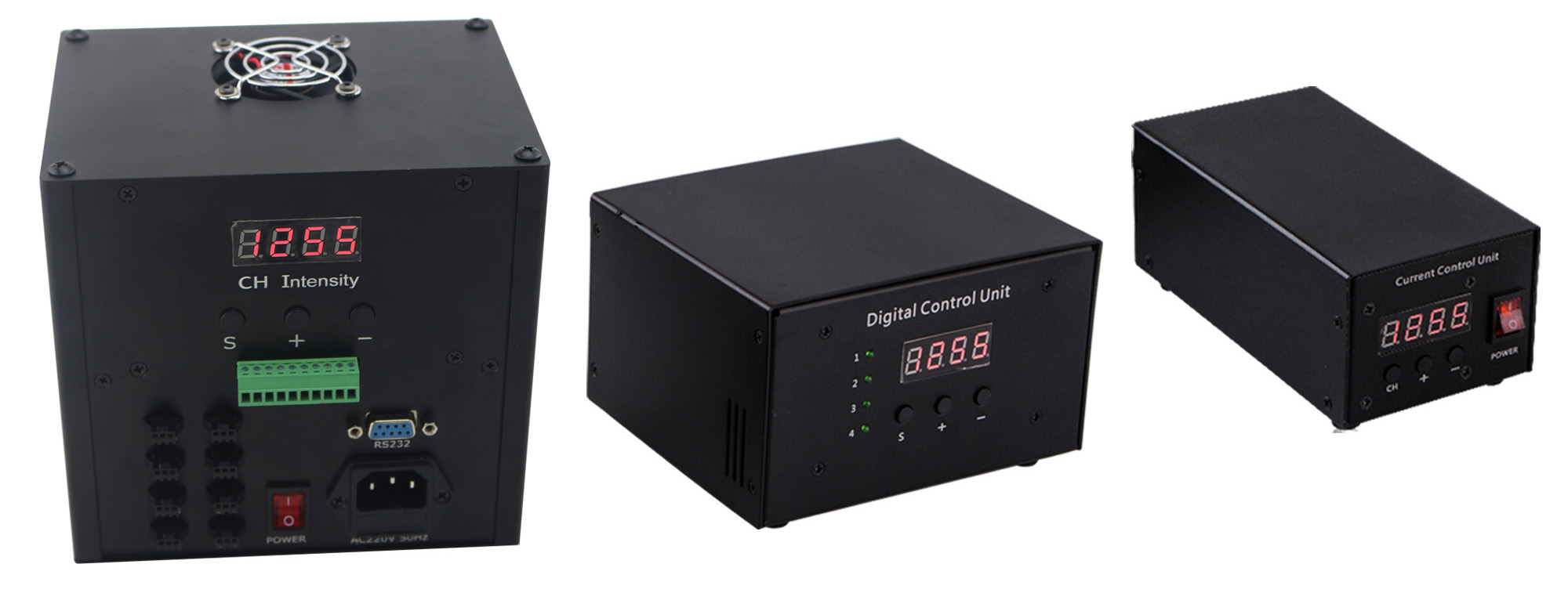

DPC数字控制器是一款操作简单、输出精度高的电源，可为LED光源提供高精度的亮度控制。DPC系列控制器可通过按键、RS232、USB、RJ45(远程控制)等方式进行控制，提供256级亮度调节，可以当成普通光源控制器使用，也可实现频闪控制。频闪控制既可通过通信实现，也可利用外部触发实现。DPC控制器适合为亮度控制要求高的光源供电，是高级机器视觉系统集成的首选光源电源。
数字控制器特点
1、操作简便，可利用按键或PC进行调节，每个通道单独可调，具有256级高精度变化，可精确控制光源亮度；
2、数码管显示通道值与亮度级，通过按键操作，简单易懂；
3、可利用RS232、USB、RJ45方式通讯，利用RJ45通讯时，最多可同时操作八台控制器；
4、LED显示通道亮灭，能直接观察相应通道是否处于打开状态，直观清楚；
5、外触发高低电平可选，采用高速光耦隔离，响应迅速，可靠性高；
6、具有记忆功能，重启后自动显示前次关机内容。
数字控制器参数
|
型号
|
DJ-DPC24##-#S
|
DJ-DPC24120-8
|
备注
|
|
通讯方式
|
RS232
|
RS232，USB，RJ45
|
可通过一台PC控制八台 电源
|
|
亮度调节方式
|
PWM调节
|
改变PWM占空比调整电压
|
|
触发延时时间
|
<40us
|
与负载有关
|
|
外部触发频率
|
＜1/T
|
由频闪时间决定,如：T=1ms，则外部触发，频率最大可达1K
|
|
外部触发输入电压
|
高电平5-24V，低电平0-1.5V
|
正负触发可选
|
|
通道数
|
2、4路
|
8路
|
|
|
亮度调节级别
|
256级调节
|
|
|
驱动方式
|
恒定电压，改变其导通占空比
|
|
|
输入电压
|
170-260V
|
|
|
待机功耗
|
＜3W
|
|
数字控制器的使用方法
显示面板说明
（1）调节按键功能
左起第一位按键（S ）为"选择键"，按下时切换通道，可对4个通道进行设置；
左起第二位按键（+）为"级数加"，每按1次，数码管加1，亮度增大一级；
左起第三位按键（-）为"级数减"，每按1次，数码管减1，亮度减小一级。
（2）数码管显示内容
左起第一位为通道显示位，按下"S"键时，显示数值分别在"1、2、3、4、H"五个字间切换，"1"至"4"为当前设置的通道，"H"为触发功能选择。
当通道值是1-4时，后三位为参数状态位，以十进制表示，数值从000～255可调。当数值是H时，只有1和0选择（1为正触发，输出打开状态；0为负触发，输出关闭状态）。
举例：数码管显示"1050"，表示第1通道亮度级别为50级。
当按下"+"键，切换至"H 1"时，表示当前所有输出为打开状态（当有高电平接入时，相应的通道关闭）。
（3）特殊情况说明
当通道值为"000"时，对应通道无电压输出。
任一通道的参数状态位的数值在001～255范围内时，相应通道正常输出。
每次接通电源后打开控制器，数码管显示输出为上一次关闭控制器前保存的状态，例如上一次关闭控制器前显示输出为"3168"，则本次打开后显示输出也为"3168"。
背面界面说明
（1) 光源接口
如上图所示，共有"CH1"、"CH2"、"CH3"、"CH4"共四路输出通道，输出电压为24V可调，可直接接视觉光源；
（2) 触发接口
数字电源共有四路触发输入端，需外接触发时，将触发信号从"+"极与"-"极接入高电平（5-24V）即可；
（3) RS232接口
RS232接口能与PC通信，用户用串口线将此接口连接至PC后，通过乐视数字控制调节软件或自编程，均可实现PC对光源亮度的调节。
（1）将光源与控制器连接好（参考接线图）。
（2）如果需要进行外部触发控制，请将外部触发信号源与控制器连接好（参考接线图）。
（3）接入电源（220VAC），把红色开关按钮"-"按下，"O"凸起，指示灯亮，表示已上电。
（4）如果需要用计算机对光源亮度进行控制，请在关机的状态下用RS232数据线将PC和控制器接好，然后用我司提供的Demo程序或贵公司自已编写的程序进行控制即可。在用串口方式进行操作时，仍然可用手动的方式对各通道的参数进行设置，即上位机和控制器都可对参数过行设置，而不需要进行模式转换。Demo程序介绍请参考后面章节。
