标定板系列：实心圆标定板
本产品适用于美国NI公司Labview软件和VBAI软件。并可广泛用于客户自写标定软件。可非常方便地进行精密测量成像面的畸变大小。
该系列标准规格的外形尺寸为38、50、76、100、150、200mm，经中国计量科学研究院检测，其精度达到+/-0.001mm
| 样图 | 材料 | 型号 | 外形尺寸 | 图幅面积 | 图案尺寸 | 中心距 | 精度 | 阵列数 |
 |

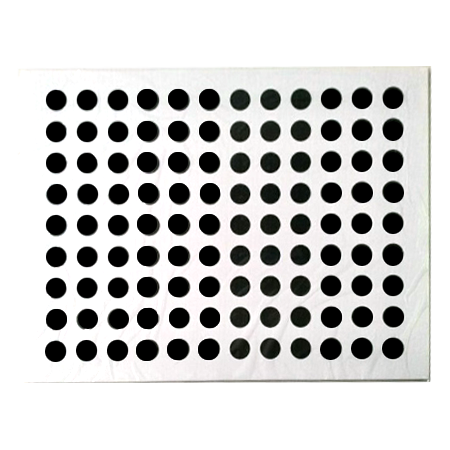

陶瓷 | CC-008-D-0.5 | 8*8 | 6.75*5.25 | 0.25 | 0.50 | 0.0015 | 14*11 |
| CC-025-D-1.5 | 25*25 | 15.75*15.75 | 0.75 | 1.50 | 0.0015 | 11*11 | ||
| CC-050-D-3.0 | 50*50 | 31.5*31.5 | 1.5 | 3.00 | 0.0015 | 11*11 | ||
| CC-100-D-6.0 | 100*100 | 75*69 | 3 | 6.00 | 0.002 | 13*12 | ||
| CC-150-D-3.0 | 150*150 | 121.5*121.5 | 1.5 | 3.00 | 0.0015 | 41*41 | ||
| CC-200-D-5.0 | 200*200 | 162.5*162.5 | 2.5 | 5.00 | 0.0015 | 33*33 | ||
 |

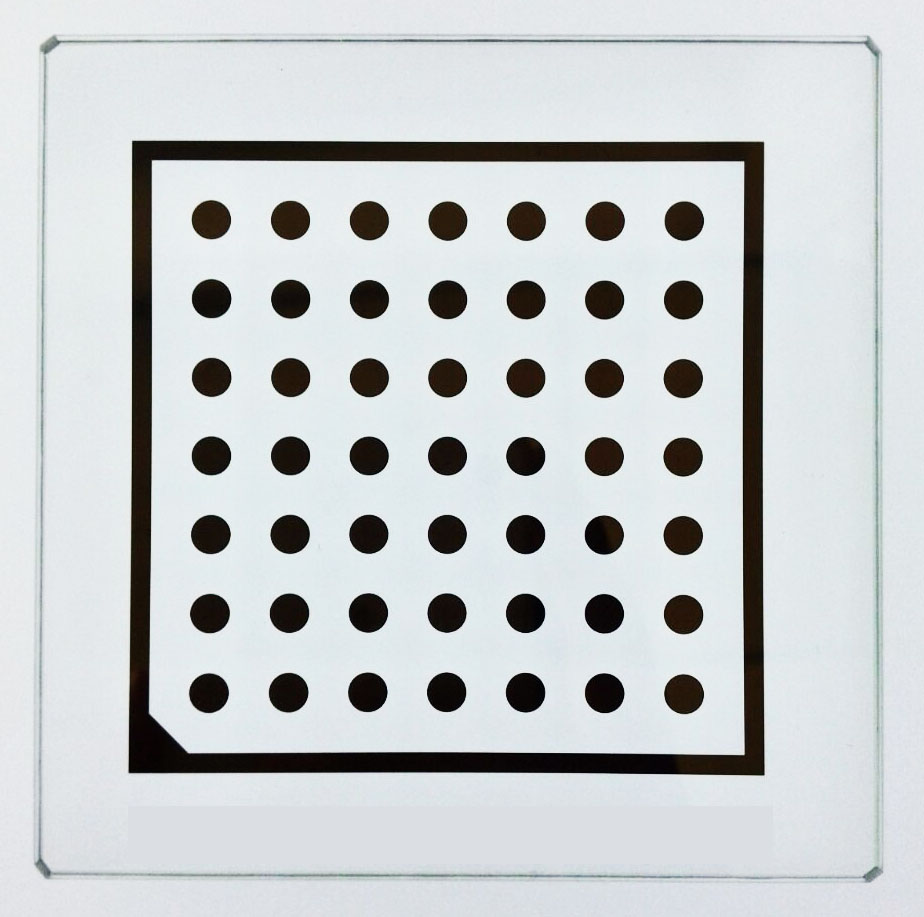

玻璃 | CG-025-D-0.1 | 25*25 | 13.75*13.75 | 0.05 | 0.10 | 0.001 | 138*138 |
| CG-038-D-0.2 | 38*38 | 20.1*20.1 | 0.1 | 0.20 | 0.001 | 101*101 | ||
| CG-050-D-.0.5 | 50*50 | 25.25*25.25 | 0.25 | 0.50 | 0.001 | 51*51 | ||
| CG-076-D-1.0 | 76*76 | 50.5*50.5 | 0.5 | 1.00 | 0.001 | 51*51 | ||
| CG-100-D-2.0 | 100*100 | 73*73 | 1 | 2.00 | 0.001 | 37*37 | ||
| CG-150-D-3.0 | 150*150 | 121.5*121.5 | 1.5 | 3.00 | 0.0015 | 41*41 | ||
| CG-200-D-5.0 | 200*200 | 162.5*162.5 | 2.5 | 5.00 | 0.0015 | 33*33 | ||
| CG-300-D-10.0 | 300*300 | 265*265 | 5 | 10.00 | 0.002 | 27*27 | ||
| CG-400-D-15.0 | 400*400 | 352.5*352.5 | 7.5 | 15.00 | 0.0025 | 24*24 | ||
| CG-075-D-MF | 75*75 | 圆点中民距2、1、0.5mm三种 | 0.001 | |||||
