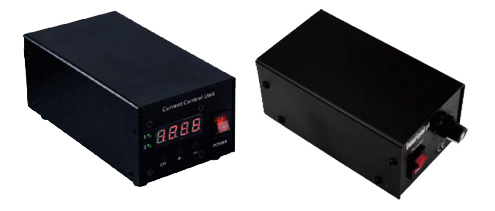

恒流控制器具有256级亮度调节级别，可通过手动或电脑控制的方法来进行亮度调节；同时具备高低电平触发功能，可通过外部信号对光源进行亮灭控制；控制器还具备断电记忆功能，断电时可保存前次操作内容。是一款性能稳定、功能强大的光源控制器。



恒流控制器特点



1、高度集成，性能强大；

2、 256级亮度可调；

3、具有短路保护功能；

4 、既可手动调节，也可电脑控制；

5 、具有断电记忆功能；





恒流控制器参数



型号	DJ-ACC##-#	备注
通讯方式	RS232
亮度调节方式	恒流输出、PWM调节	改变PWM占空比调节电流
触发延时时间	<80us	与负载有关
外部触发频率	＜1/T	由频闪时间决定,如：T=1ms，则外部触发，频率最大可达1K
外部触发输入电压	高电平5-24V，低电平0-1.5V	正负触发可选
通道数	1、2路
亮度调节级别	256级调节
驱动方式	恒定电流
输入电压	170-260V





恒流控制器的使用方法

操作面板说明：







1.调节按键功能

左起第一位按键（CH）为“选择键”，按下时切换显示的通道，可对2个通道进行设置；

左起第二位按键（+）为“级数加”，每按1次，数码管加1，亮度增大一级；

左起第三位按键（-）为“级数减”，每按1次，数码管减1，亮度减小一级。



2.数码管显示内容

左起第一位为通道显示位，按下“CH”键时，显示数值分别在“1、2”两个字间切换，“1”至“2”表示当前操作的通道。

当通道值是1-2时，后三位为参数状态位，以十进制表示，数值从000～255可调。

举例：数码管显示“1050”，表示第1通道亮度级别为50级。



3.控制器接线

步骤1：将光源与控制器光源接口连接（见操作面板说明）

步骤2：如需进行外部触发，请将外部信号源与控制器触发接口连接，‘+’对应正极，‘-’对应负极。（见操作面板说明）

步骤3：接入电源（AC 220V），把红色开关按钮‘—’按下，‘O’凸起，指示灯亮，表示已通电。



4.特殊情况说明

当通道值为“000”时，对应通道无电流输出。

任一通道的参数状态位的数值在001～255范围内时，相应通道正常输出。

每次接通电源后打开控制器，数码管显示输出为上一次关闭控制器前保存的状态，例如上一次关闭控制器前显示输出为“1168”，则本次打开后显示输出也为“1168”。



外部触发说明

控制器的触发有正触发和负触发两种方式，通过钮子开关设定（见操作面板说明），客户可以根据实际情况灵活选择触发模式。

正触发：（即无触发接入时常亮）



触发信号输入情况	悬空或高电平5V-24V	短接或低电平0V-1.5V
外接光源响应情况	光源亮	光源灭



负触发：（即无触发接入时常灭）

触发信号输入情况	悬空或高电平5V-24V	短接或低电平0V-1.5V
外接光源响应情况	光源灭	光源亮







如上图所示，控制器通过钮子开关设定触发方式：

钮子开关向上为正触发，触发接口短接或接入低电平（0-1.5V）时输出关闭，撤掉触发信号或者触发信号电平变为（5-24V）时输出打开；

钮子开关向下为负触发，触发接口短接或接入低电平（0-1.5V）时输出打开，撤掉触发信号或者触发信号电平变为（5-24V）时输出关闭。



通讯使用说明

通讯参数

波特率	9600 bps
数据长度	8 bits
停止位	1 bit
奇偶校验	无





通讯数据格式（具体参照通讯协议）



1字节	1字节	1字节	3字节	2字节
特征字	命令字	通道字	数据	异或和校验字





恒流控制器型号



类型	型号	电流	功率	通道数	备注
迷你恒流控制器	DJ-ACC350-1M	0.35A×1	1W×1	1	无通讯触发功能
	DJ-ACC350-2M	0.35A×2	1W×2	2
	DJ-ACC700-1M	0.7A×1	2W×1	1
	DJ-ACC700-2M	0.7A×2	2W×2	2
小功率恒流控制器	DJ-ACC350-4	0.35A×4	1W×4	4	无通讯有正负触发功能
	DJ-ACC700-4	0.7A×4	2W×4	4
	DJ-ACC350-2	0.35A×2	1W×2	2	带通讯触发功能
	DJ-ACC700-2	0.7A×2	2W×2	2
大功率恒流控制器	DJ-ACC1500-2	1.5A×2	5W×2	2



外形尺寸



    1.DJ-ACC350-1M/2M





 2.DJ-ACC350/700/150-1/2





 3.DJ-ACC350/700-4
