Halcon兼容系列

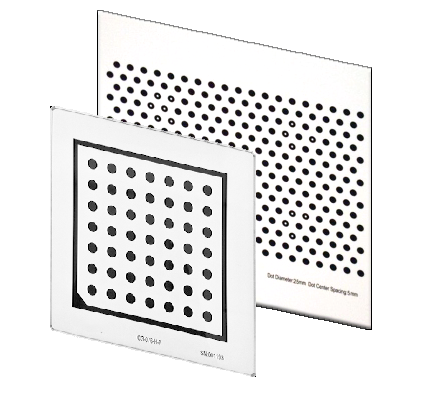

本产品兼容德国MVtec公司Halcon机器视觉软件的标定，外围带边框和一个斜角，7x7圆点矩阵。Halcon12及以上版本的标定板，采用了不同的图案。交错排列的圆点及5组编码标志。
|
基片:玻璃、陶瓷、漫射复合 尺寸:见下面表格 定制:图案、尺寸可客户定制 |
 |
| 型号 | 材料 | 外形尺寸 | 图案尺寸 | 中心距 | 精度 | 阵列 |
| CG-Calplate-20 | 玻璃 | 25*25 | 0.323 | 0.645 | 0.001 | 31*27 |
| CG-Calplate-40 | 玻璃 | 50*50 | 0.645 | 1.29 | 0.001 | 31*27 |
| CG-Calplate-80 | 玻璃 | 100*75 | 1.29 | 2.58 | 0.001 | 31*27 |
| CG-Calplate-160 | 玻璃 | 180*150 | 2.581 | 5.16 | 0.0015 | 31*27 |
| CC-Calplate-20 | 陶瓷 | 25*25 | 0.323 | 0.645 | 0.0015 | 31*27 |
| CC-Calplate-40 | 陶瓷 | 50*50 | 0.645 | 1.29 | 0.0015 | 31*27 |
| CC-Calplate-80 | 陶瓷 | 100*75 | 1.29 | 2.58 | 0.002 | 31*27 |
| 型号 | 材料 | 外形尺寸 | 图幅面积 | 图案尺寸 | 中心距 | 精度 | 阵列 |
| CC-080-H-0.75 | 陶瓷 | 8*8 | 6*6 | 0.375 | 0.75 | 0.0015 | 7*7 |
| CC-010-H-0.75 | 陶瓷 | 10*10 | 6*6 | 0.375 | 0.75 | 0.0015 | 7*7 |
| CC-012-H-1.25 | 陶瓷 | 12*12 | 10*10 | 0.625 | 1.25 | 0.0015 | 7*7 |
| CC-025-H-2.5 | 陶瓷 | 25*25 | 20*20 | 1.25 | 2.5 | 0.0015 | 7*7 |
| CC-038-H-3.75 | 陶瓷 | 38*38 | 30*30 | 1.875 | 3.75 | 0.0015 | 7*7 |
| CC-050-H-4 | 陶瓷 | 50*50 | 32*32 | 2 | 4 | 0.0015 | 7*7 |
| CC-076-H-7 | 陶瓷 | 76*76 | 56*56 | 3.5 | 7 | 0.0015 | 7*7 |
| CC-100-H-10 | 陶瓷 | 100*100 | 80*80 | 5 | 10 | 0.002 | 7*7 |
| CG-015-H-0.75 | 玻璃 | 15*15 | 6*6 | 0.375 | 0.75 | 0.001 | 7*7 |
| CG-015-H-1.25 | 玻璃 | 15*15 | 10*10 | 0.625 | 1.25 | 0.001 | 7*7 |
| CG-025-H-2.5 | 玻璃 | 25*25 | 20*20 | 1.25 | 2.5 | 0.001 | 7*7 |
| CG-038-H-3 | 玻璃 | 38*38 | 24*24 | 1.5 | 3 | 0.001 | 7*7 |
| CG-050-H-4 | 玻璃 | 50*50 | 32*32 | 2 | 4 | 0.001 | 7*7 |
| CG-076-H-7 | 玻璃 | 76*76 | 56*56 | 3.5 | 7 | 0.001 | 7*7 |
| CG-100-H-8 | 玻璃 | 100*100 | 64*64 | 4 | 8 | 0.001 | 7*7 |
| CG-150-H-15 | 玻璃 | 150*150 | 120*120 | 7.5 | 15 | 0.0015 | 7*7 |
| CG-200-H-20 | 玻璃 | 200*200 | 160*160 | 10 | 20 | 0.0015 | 7*7 |
| CG-300-H-30 | 玻璃 | 300*300 | 240*240 | 15 | 30 | 0.002 | 7*7 |
| CG-400-H-40 | 玻璃 | 400*400 | 360*360 | 20 | 40 | 0.0025 | 7*7 |
| CP-300-H-35 | 漫射复合 | 300*300 | 280*280 | 17.5 | 35 | 0.2 | 7*7 |
| CP-600-H-70 | 漫射复合 | 600*600 | 560*560 | 35.5 | 70 | 0.5 | 7*7 |
